一、安裝

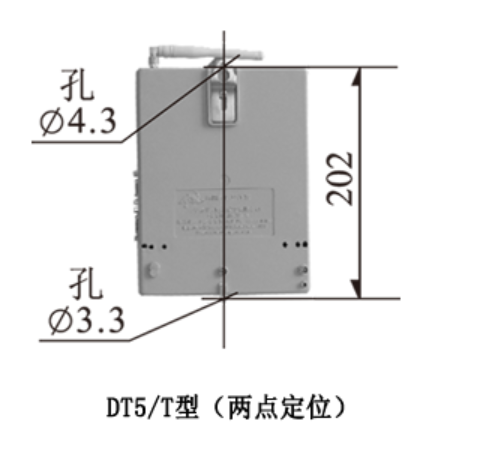

　　對于DT5/G掛裝式系列電壓監(jiān)測儀，采用兩點定位。

　　在戶外配變下監(jiān)測電壓，需將儀表先裝入專用端子箱(選購件)，再安裝在配變下。

　　二、接線

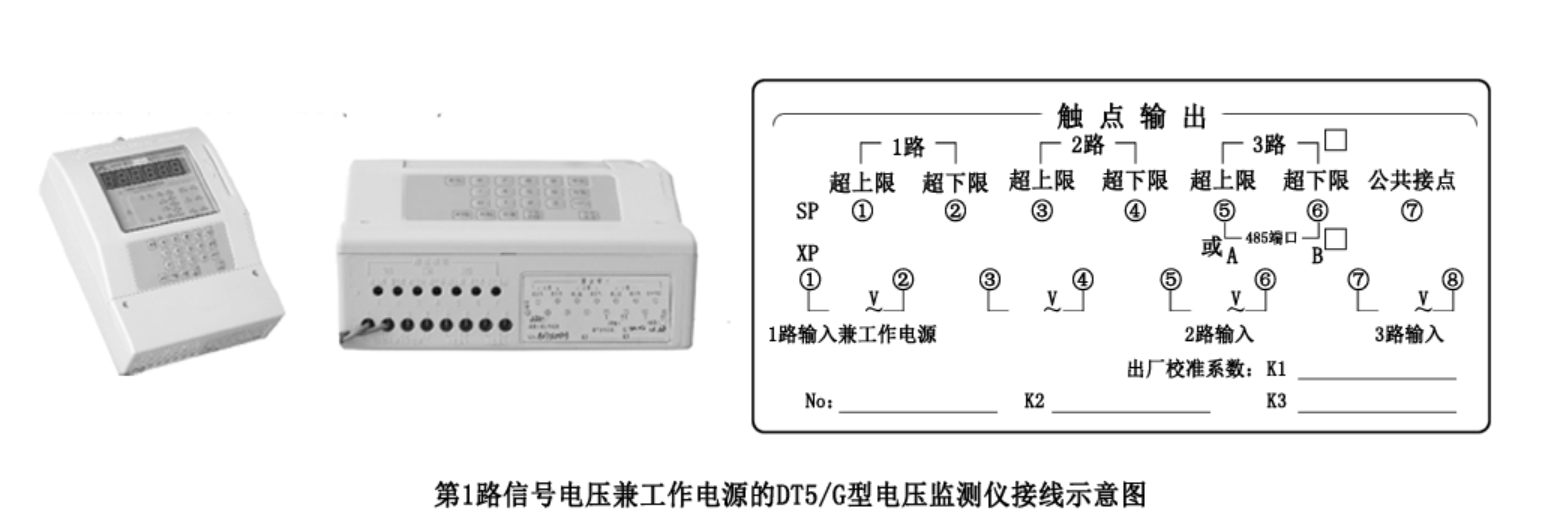

　　1、DT5系列單路采用第1路信號兼工作電源時的接線方法

　　第1路信號電壓兼工作電源的DT5/G型電壓監(jiān)測儀的接線方法如下圖：　

　只要在下排(XP)接線孔的①、②孔中接入第1 路信號電壓就可以了。如果儀表是雙路或三路的，則把第2路信號接在⑤、⑥之間，把第3路信號接在⑦、⑧之間。　

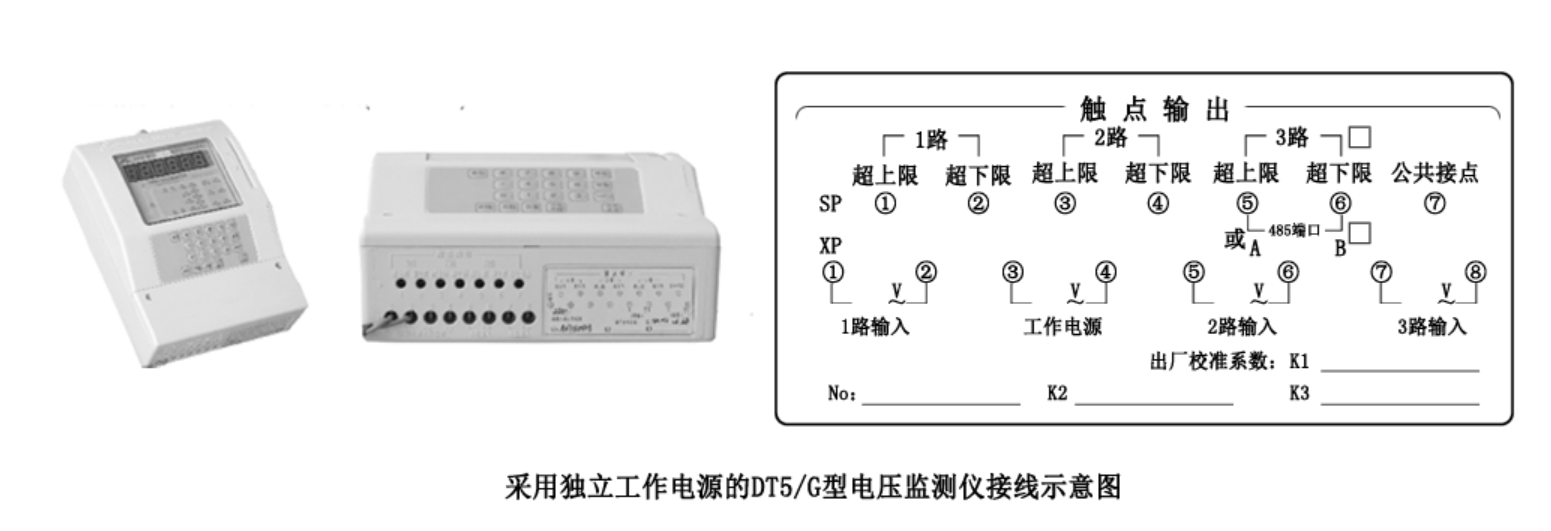

　2、DT5/G采用獨立工作電源時的接線方法

　　作用獨立工作電源的DT5/G型電壓監(jiān)測儀的接線方法如一圖，在下排(XP)8個接線孔中，請注意③、④腳孔是接儀表的工作電源，①、②孔接第1路信號電壓。如果儀表是雙路或三路的，則把第2路信號接在⑤、⑥之間，把第3路信號接在⑦、⑧之間。
